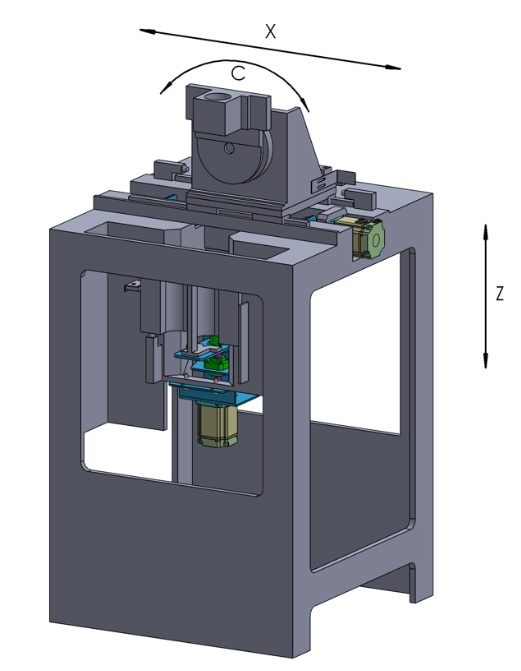

Мы провели глобальную работу по изготовлению своей ЧПУ системы радиальной обработки со смещённым центром в трёх-осевом интерполировании.
Данная система проходит проверку и испытания в Корпорации Ростех на производстве АО ПО “Уральского оптико-механического завода” имения Э.С. Ямалова, холдинга “Швабе”.

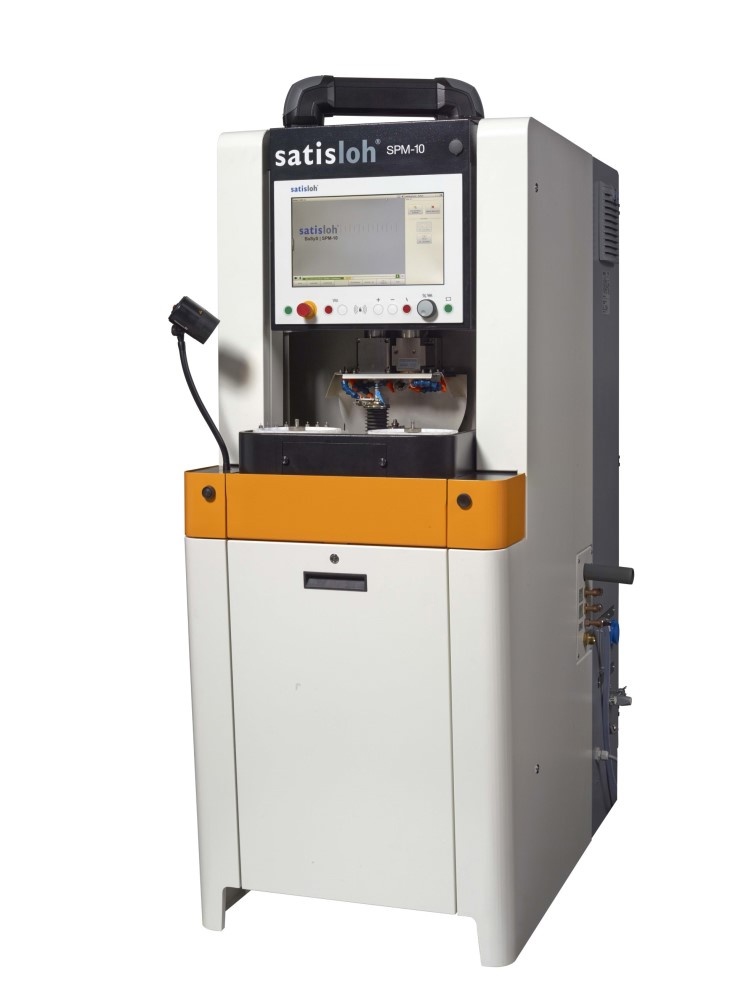

При разработке нам пришлось использовать научный подход проектирования и методы реверсного инжиниринга, что бы определить имеющийся состав оборудования Швейцарского производства “SatisLOH” на котором внедрялась наша система ЧПУ.
Так же нам пригодились школьные знания тригонометрии, что бы произвести все необходимые расчёты перемещения по координатам исходя из введённых оператором параметров.
Итогом изготовления данной продукции становится возможность изготовления станков собственного производства для импортозамещения, где основной зависимостью было отсутствие комплектующих для построения ЧПУ систем данного назначения и отсутствия программного обеспечения способного управлять исполнительными органами.

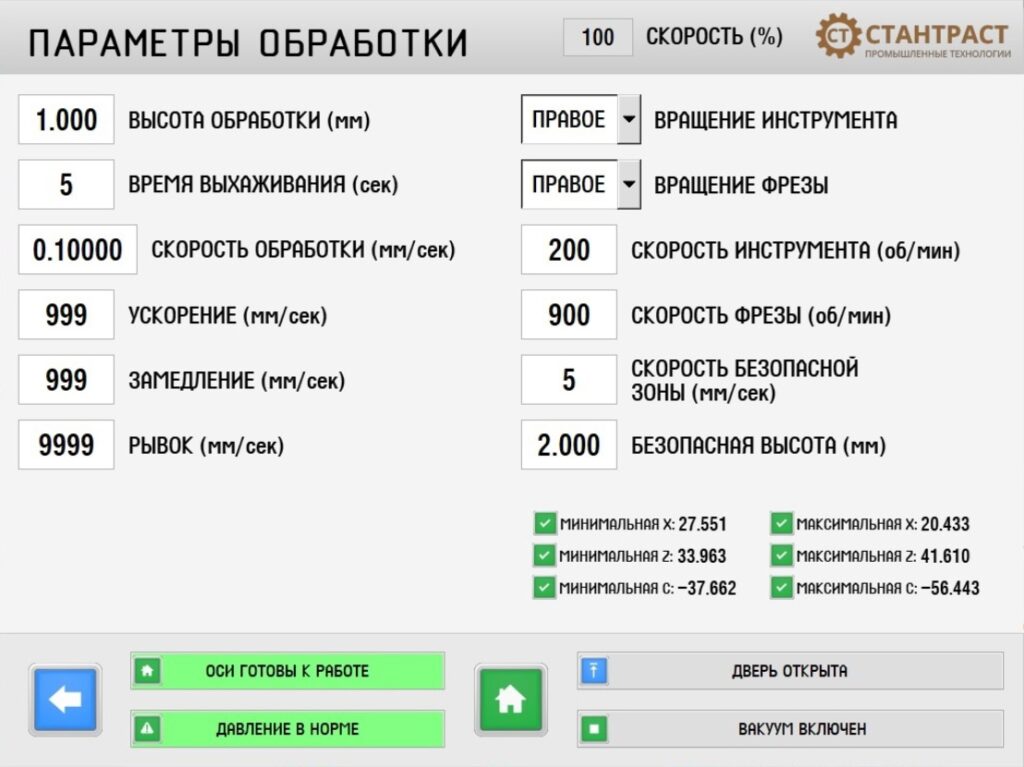

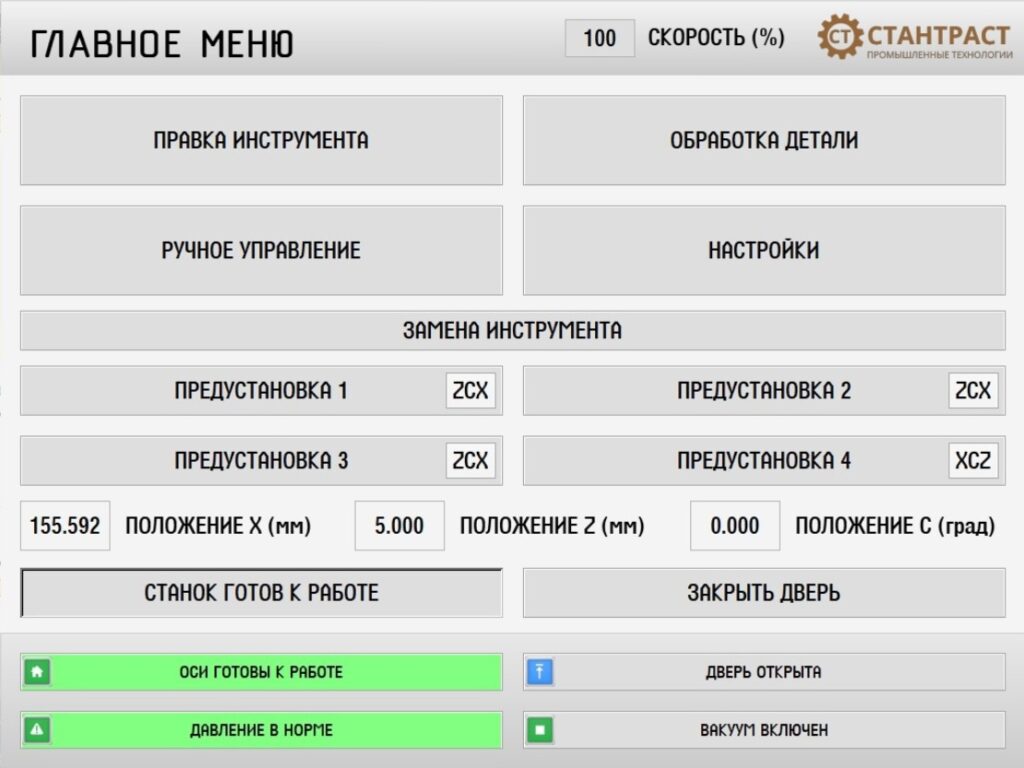

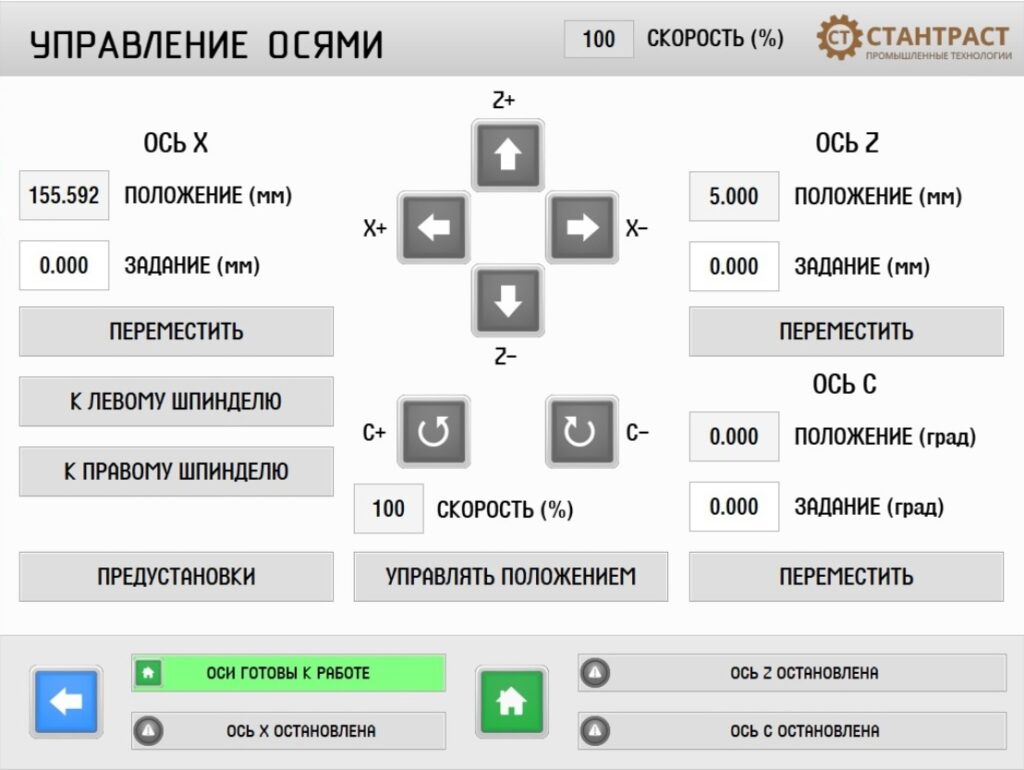

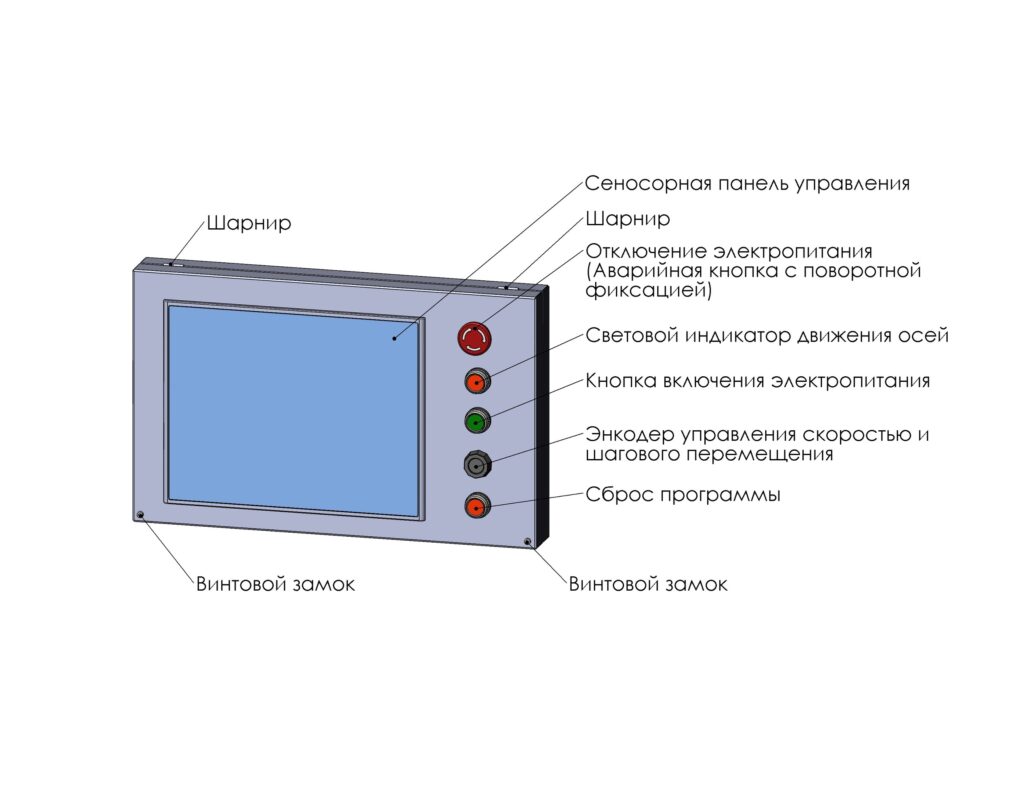

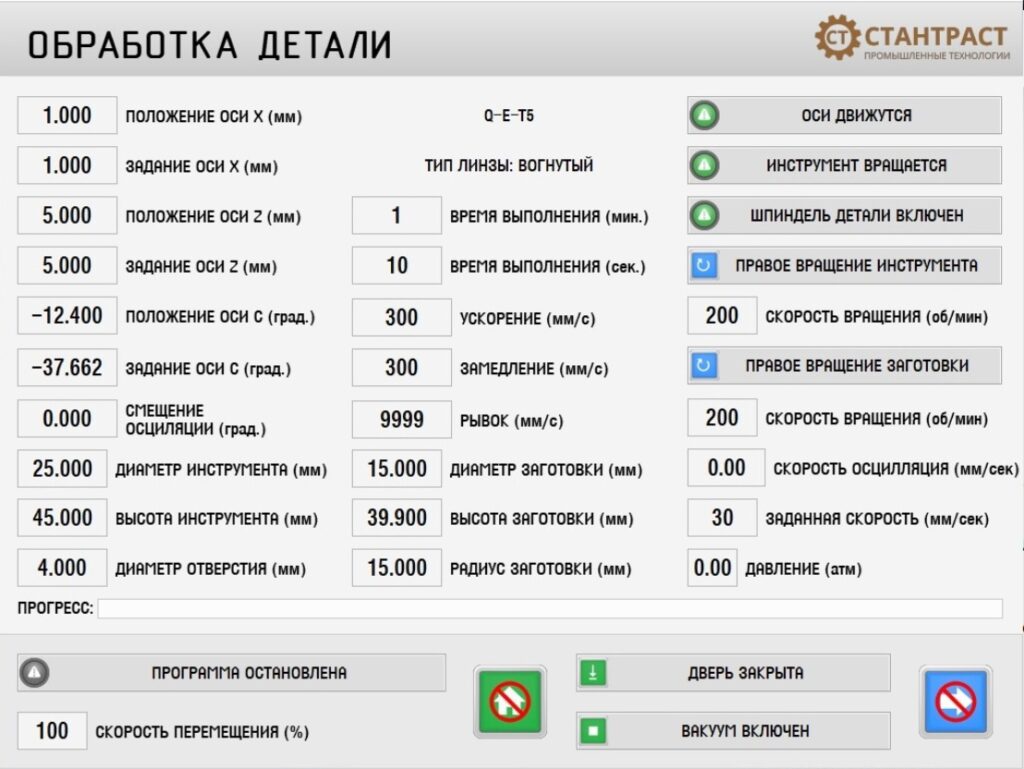

Система получилась эргономичной и за оператора решает множество задач, снимая с оператора необходимость производить сложные расчёты, для работы с оборудованием. Так же оборудование исполнено таким образом, что бы минимизировать возможное количество ошибок которые может допустить оператор и не позволять ему выходить за созданные программой ограничения.
К тому же мы освоили технологии интерполирования до 6-ти осей и можем пойти на следующий шаг, по производству своих ЧПУ систем для нужд всех типов производства требующих высокую микронную точность на ряду с производительностью, гибкостью и скоростью перемещения.
